云錫搖床主要由床面、床頭、溜動設備三大部分組成。床面由床架部分和給礦槽等部分組成。床面分有粗砂床面和刻槽床面。根據選礦粒度和濃度的不同選擇適當?shù)拇裁?附表)。床面支撐在溜動設備上，由床頭的床面掛鉤連接床面，在床頭的推動下使床面往復運動進行選礦。 床頭系采用偏心軸帶動偏心滾輪來推動搖桿支臂，例搖桿支臂叉推動聯接丁頭螺桿，因而使螺桿往復運動。床頭潤滑軸承系采用ZQSN5-5-5材料作為滑動軸承，具有噪音小轉動靈活等特點。 溜動設備部分主要是用來調節選礦設備所需要坡度，利用手輪調節斜度托板，使床面產生坡度。

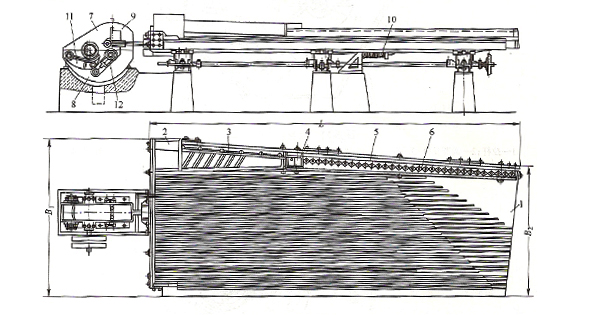

云錫搖床結構圖
1-床面； 2-給礦斗； 3-給礦槽； 4-給水斗； 5-給水槽； 6-菱形活瓣；
7-滾輪； 8-機座； 9-機罩； 10-彈簧； 11-搖動支臂； 12-曲拐杠桿

   它能選別2毫米以下的各種有色金屬的重選與精選。經過多年的礦山生產實踐證明：云錫搖床具有性能穩定，選礦效率高、平穩、噪音小和使用維修方便等特點。

　 　根據給礦位置的不同，搖床可分為右搖床及左搖床兩種形式。右式搖床的給礦位置對于搖動機構來說在右邊，左式搖床則給礦位置在左邊。

選別技術條件

　溜動設備配件目錄
